Štěrbinové trouby PROFIL I
Důležité dokumenty
Štěrbinové trouby odvádí dešťovou vodu a ropné látky (úkapy) ze zpevněných ploch.
Zobrazit více

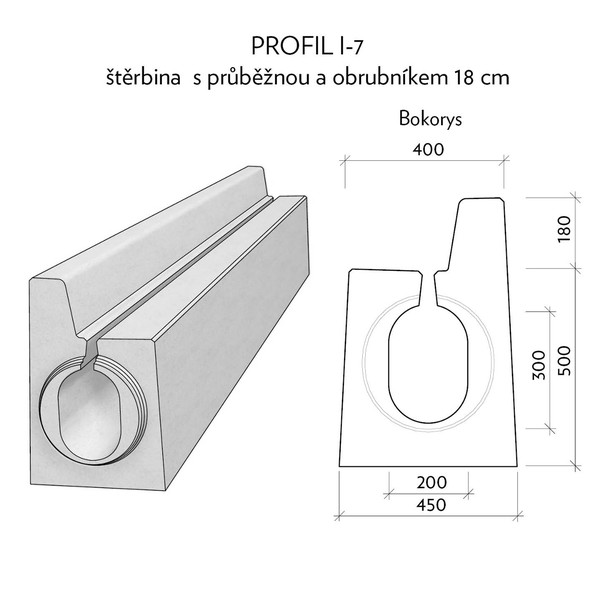

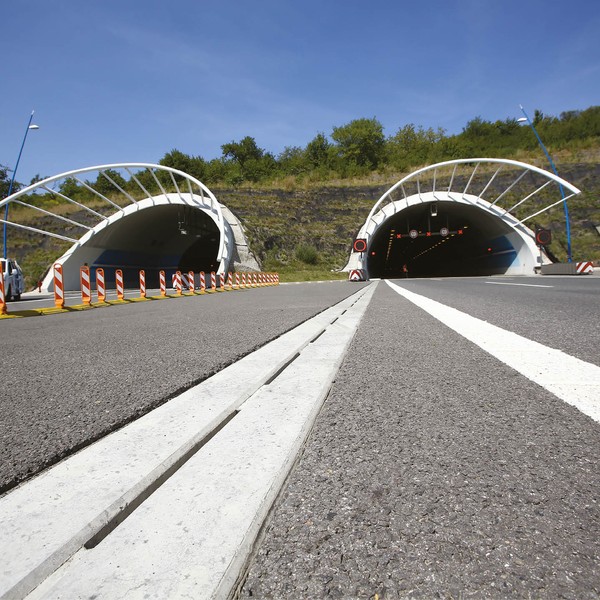

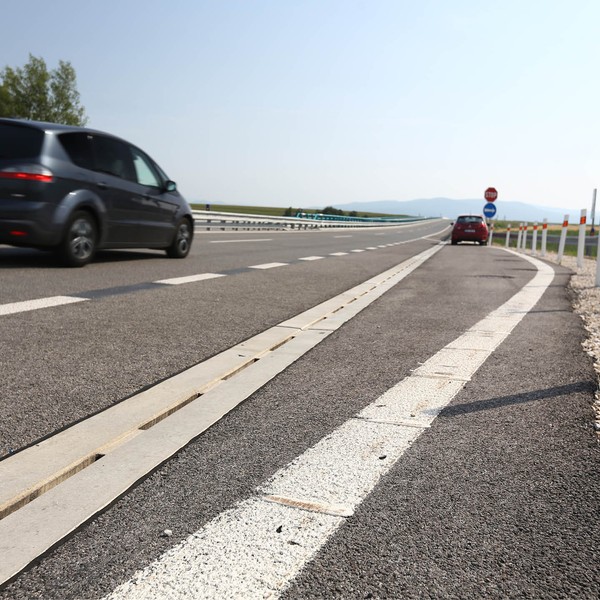

Používají se například na odvodnění nejnáročnějších dopravních staveb, dálnic, silnic I. třídy, tunelů, letišť, odstavných stání, parkovišť atd. Díky vnitřnímu spádu trub 0,5 % je zaručen spolehlivý odvod vody a nedochází ke vzniku aquaplaningu. Prvky jsou dimenzovány pro třídu dopravního zatížení D400, E600 a F900. Přerušovaná nátoková štěrbina zajišťuje pevnost prvku i při příčném pojezdu. Složky profilu I s průběžnou štěrbinou slouží k podélným pojezdům. Celý systém se skládá z několika základních prvků:
- štěrbinová trouba s přerušovanou štěrbinou o délce 4 m bez vnitřního spádu nebo s vnitřním spádem
- kompletní vpusťový kus včetně plastového poklopu (litinové mříže), kalového koše a rektifikačního kónusu
- čistící kus včetně plastového poklopu (litinové mříže)

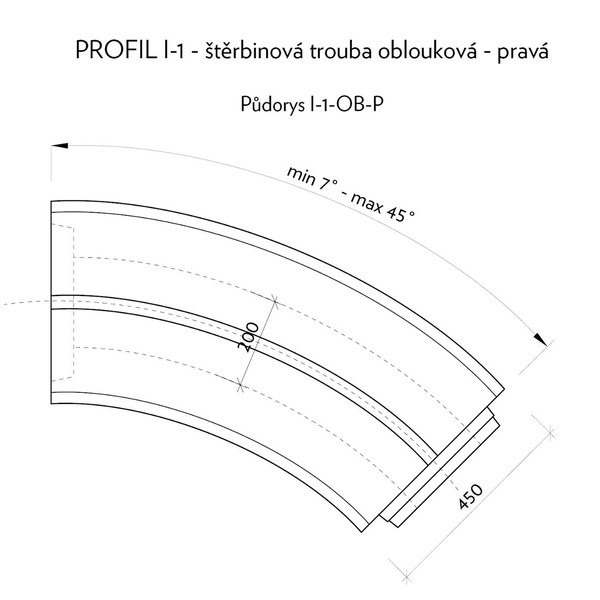

- štěrbinová trouba oblouková
- bezpečnostní protipožární uzávěra (sifonový kus)
- záslepka
Zobrazit méně
Tabulka velikostí
ROZMĚROVÁ VARIABILITA - vybrané příklady produktů

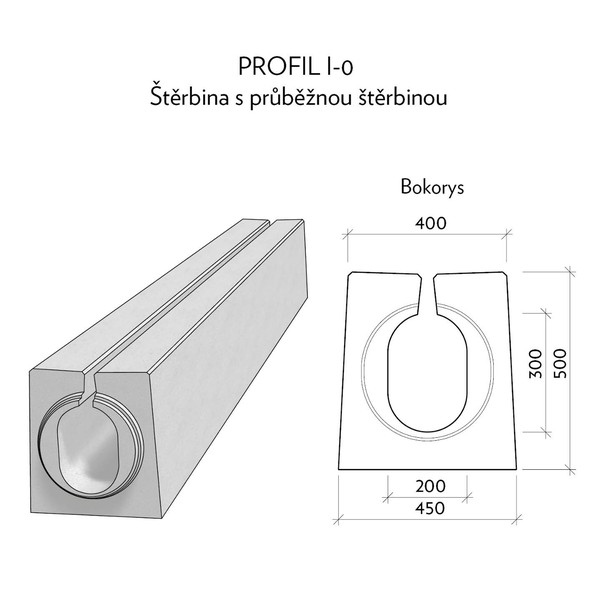

| ŠT s průběžnou štěrbinou | 4000 mm (délka) |
|---|---|
| ŠT se spádem dna 0,5 % a průběžnou štěrbinou | 4000 mm (délka) |
| ŠT bez vnitřního spádu s přerušovanou štěrbinou | 4000 mm (délka) |
| ŠT se spádem dna 0,5 % a přerušovanou štěrbinou | 4000 mm (délka) |
| ŠT s přerušovanou štěrbinou - vyměnitelný kus | 2100-4000 mm (délka) |

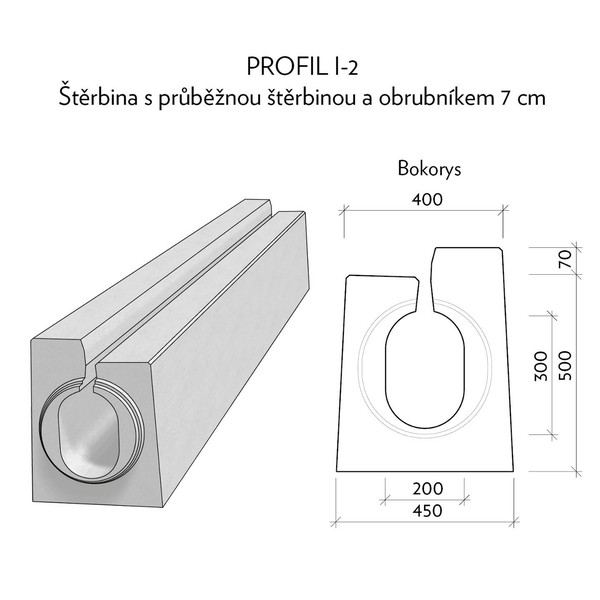

| ŠT s průběžnou štěrbinou a obrubníkem 7 cm | 4000 mm (délka) |
| ŠT se spádem dna 0,5 % s průběžnou štěrbinou a obrubníkem 7 cm | 4000 mm (délka) |

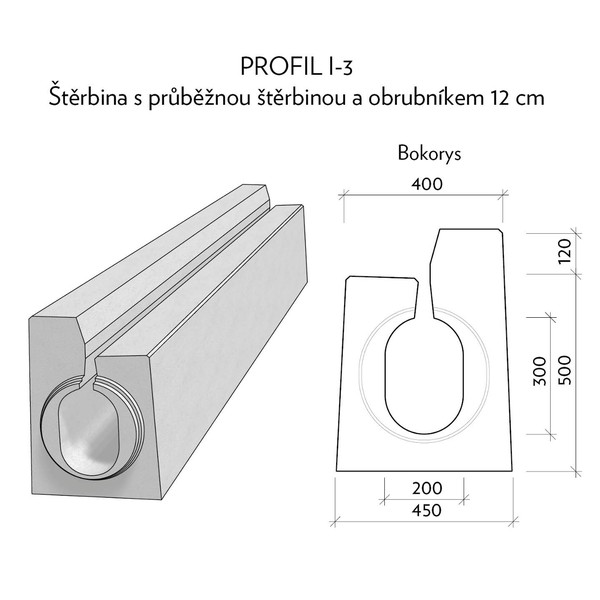

| ŠT s průběžnou štěrbinou a obrubníkem 12 cm | 4000 mm (délka) |

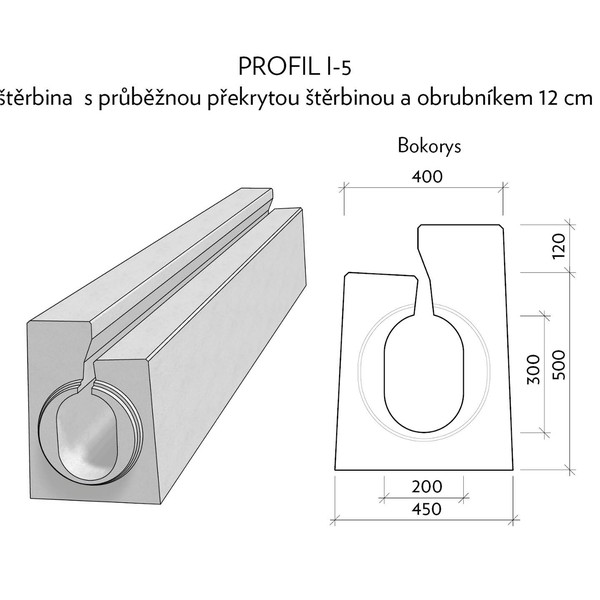

| ŠT se spádem dna 0,5 % s průběžnou štěrbinou a obrubníkem 12 cm | 4000 mm (délka) |

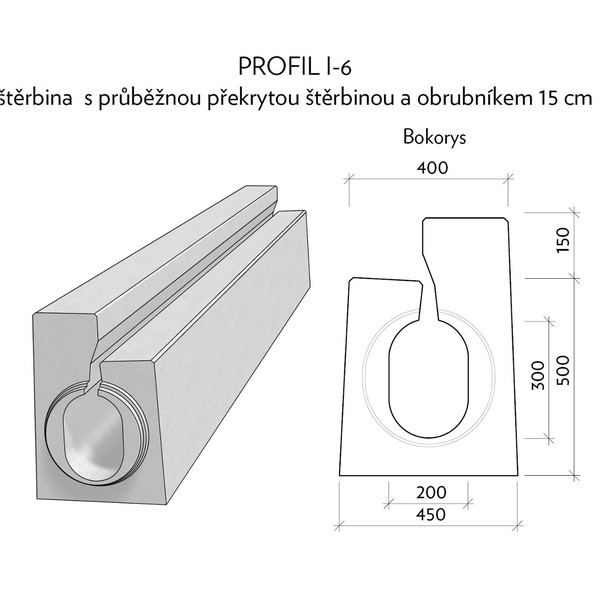

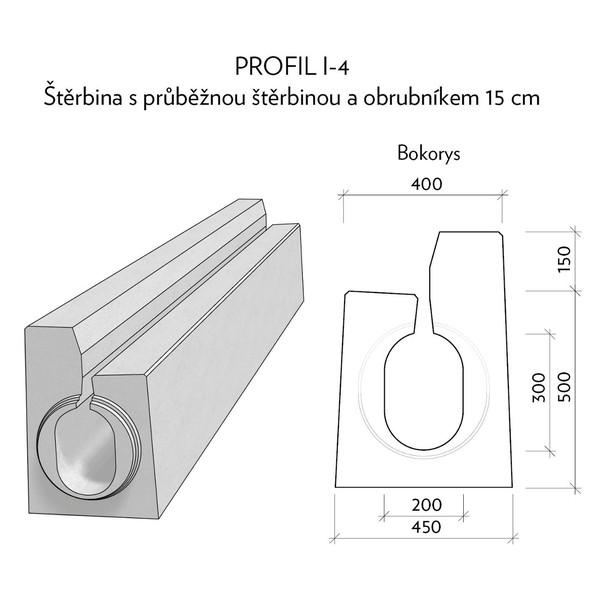

| ŠT bez vnitřního spádu s překrytou štěrbinou a obrubníkem 15 cm | 4000 mm (délka) |
| ŠT se spádem dna 0,5 % s překrytou štěrbinou a obrubníkem 15 cm | 4000 mm (délka) |

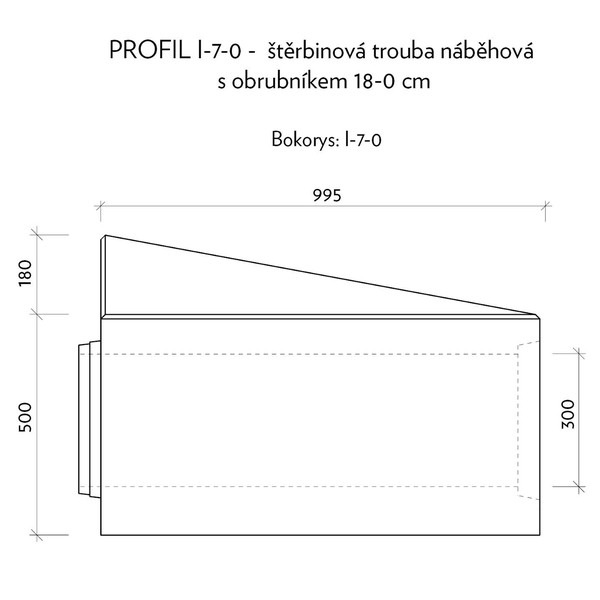

| ŠT bez vnitřního spádu s náběhovou překrytou štěrbinou a obrubníkem 0-12 cm (levým/pravým) | 1000 mm (délka) |
| Vpusťový komplet základní V0 | 1000 mm (délka) |

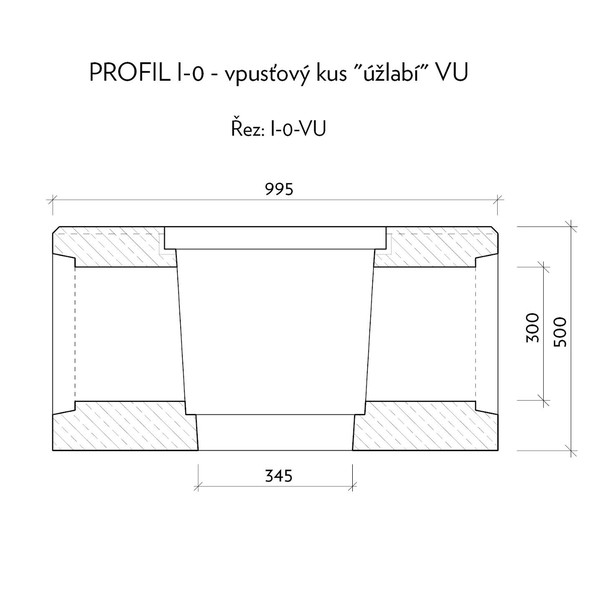

| Vpusťový komplet úžlabí VU | 1000 mm (délka) |
| Čistící kus základní C0 | 1000 mm (délka) |

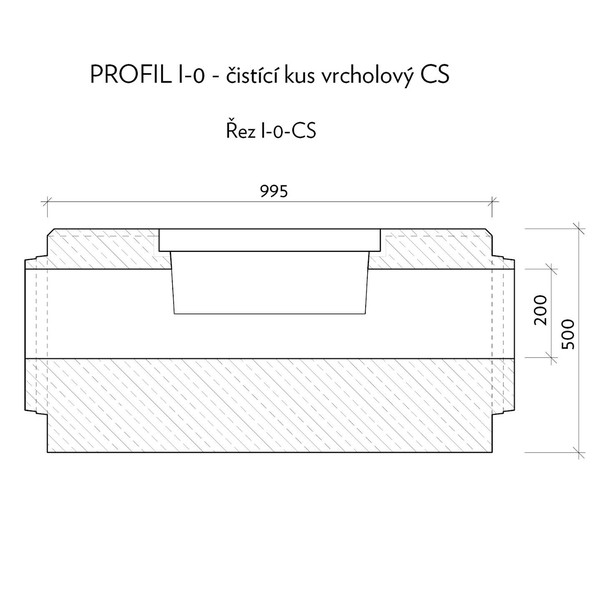

| Čistící kus vrcholový CS | 1000 mm (délka) |
| Záslepka pero | 120 mm (délka) |
| Záslepka drážka | 120 mm (délka) |
OSTATNÍ
| Možnost výroby atypické délky produktu | Dle potřeby stavby lze přizpůsobit délku produktu v krocích po jednom centimetru (minimální délka atypu je 0,4 m). |
|---|
Video
Ke stažení
Technický list
- ŠTĚRBINOVÉ TROUBY PROFIL I - [PDF, 2,1 MB]
- SLOT DRAIN PROFILE I - [PDF, 15,7 MB]
Certifikát
- BEZPEČNOSTNÍ PROTIPOŽÁRNÍ UZÁVĚRA - [PDF, 1 MB]
- KANALIZAČNÍ PROTIPOŽÁRNÍ PŘEPÁŽKA - [PDF, 1,1 MB]
- STĚRBINOVÉ TROUBY VODOTĚSNOST - [PDF, 226 kB]
- ŠTĚRBINOVÉ TROUBY F900 - [PDF, 224 kB]
- ŠTĚRBINOVÉ TROUBY E600 - [PDF, 223 kB]
- ŠTĚRBINOVÉ TROUBY D400 - [PDF, 226 kB]
Prohlášení o vlastnostech
- ŠTĚRBINOVÉ TROUBY F900 - [PDF, 806 kB]
- ŠTĚRBINOVÉ TROUBY E600 - [PDF, 775 kB]
- ŠTĚRBINOVÉ TROUBY D400 - [PDF, 2,1 MB]
Prohlášení o shodě
- BEZPEČNOSTNÍ PROTIPOŽÁRNÍ UZÁVĚRA - [PDF, 578 kB]
- KANALIZAČNÍ PROTIPOŽÁRNÍ PŘEPÁŽKA - [PDF, 600 kB]
Zpráva o dohledu
- KANALIZAČNÍ PROTIPOŽÁRNÍ PŘEPÁŽKA - [PDF, 844 kB]
- BEZPEČNOSTNÍ PROTIPOŽÁRNÍ UZÁVĚRA - [PDF, 844 kB]
- MIKROŠTĚRBINOVÉ A ŠTĚRBINOVÉ TROUBY - [PDF, 906 kB]
- MIKROŠTĚRBINOVÉ A ŠTĚRBINOVÉ TROUBY -vodotěsnost - [PDF, 878 kB]
